Bellows

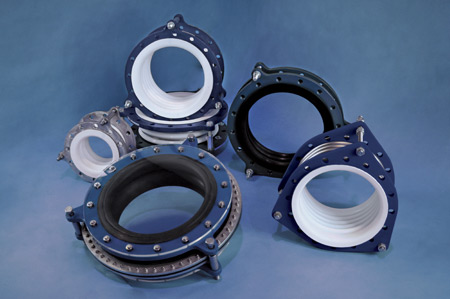

회전 장치에의한 진동의 완화를 위해 파이핑 시스템에 사용되는 일반적인 FLUROFLEX® bellows 또는 flexible connectors 또는 expansion joints은 온도 확장 및 파이핑 시스템의 수축 그리고 스트레스에 민감한 프로세스 장치의(glass, glass-lined steel, FRP, graphite, dual laminate, 기타 등등.) 보호를 위한 것 입니다. PTFE는 그것의 광범위한 부식 내성, 낮은 탄성 비율 그리고 거의 무한대의 유연 수명때문에 bellow 재질에 이상적입니다. 이 시스템의 유연한 제공으로 어떤 bellow도 파이핑 시스템 안에서 가장 민감한 연결 부위를 위해 실질적으로 디자인 됩니다.

확장 joint들은 ‘탄력적 파이프’로 단단한 파이프 시스템 사이에 끼워넣는 것으로 사용 목적은 :

• 진동 줄임
• 온도 또는 기계적 긴장 완화
• 축대 또는 복사형 움직임의 허용
• 파이프 misalignment 보정
• 상이한 메탈 사이의 전기분해 제거

Available Designs:

표준 확장 조인트 Standard Expansion Joints ( KP ):

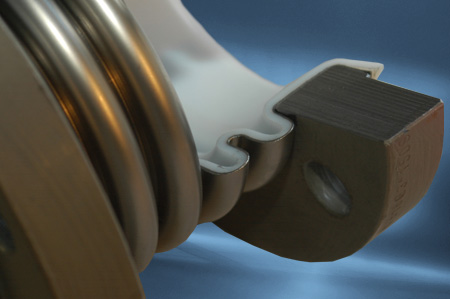

• KP 3는 세개의 포선과 두개의 서포트 링을 가진 표준 bellow 입니다.
• 2개에서 7개의 포선까지 가능합니다.
• 3개의 limit rod가 flange 안정 최적화를 위해 사용됩니다.
• limit rods의 링 거리는 총 확장 조인트 압축을 예방
• 최대 지름 60" (Size 1.500)
• 작동 온도 300ºF (150ºC)에서 최대 압력 안전율 4
• 안전 작동 압력은 확장 조인트 지름 및 liner 두께에 따름

작동 온도 300ºF (150ºC)에서 85psi(6bar)이상의 작동 압력은 문의 바랍니다.
